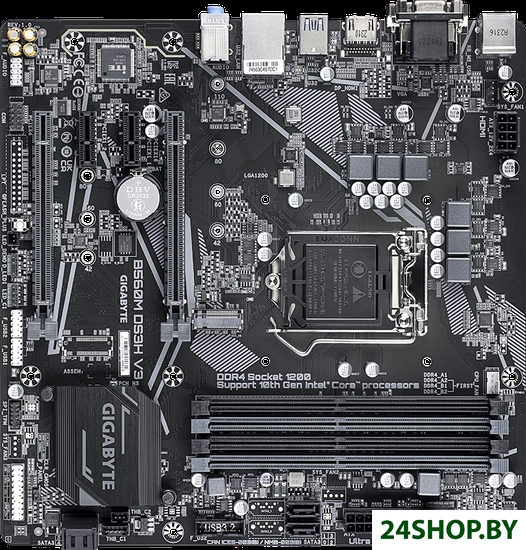

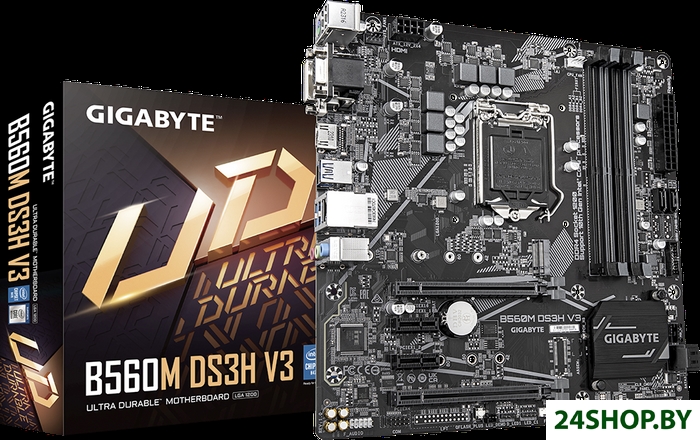

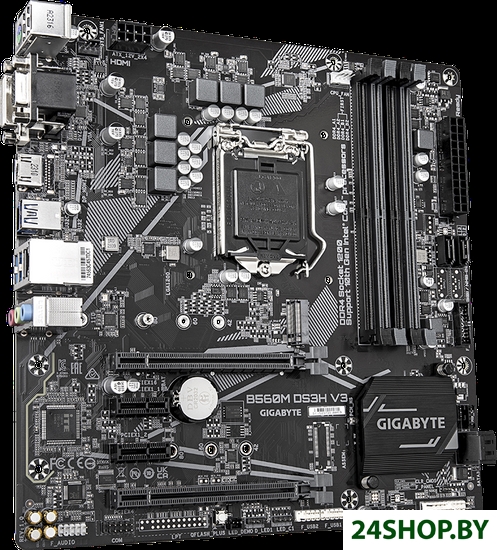

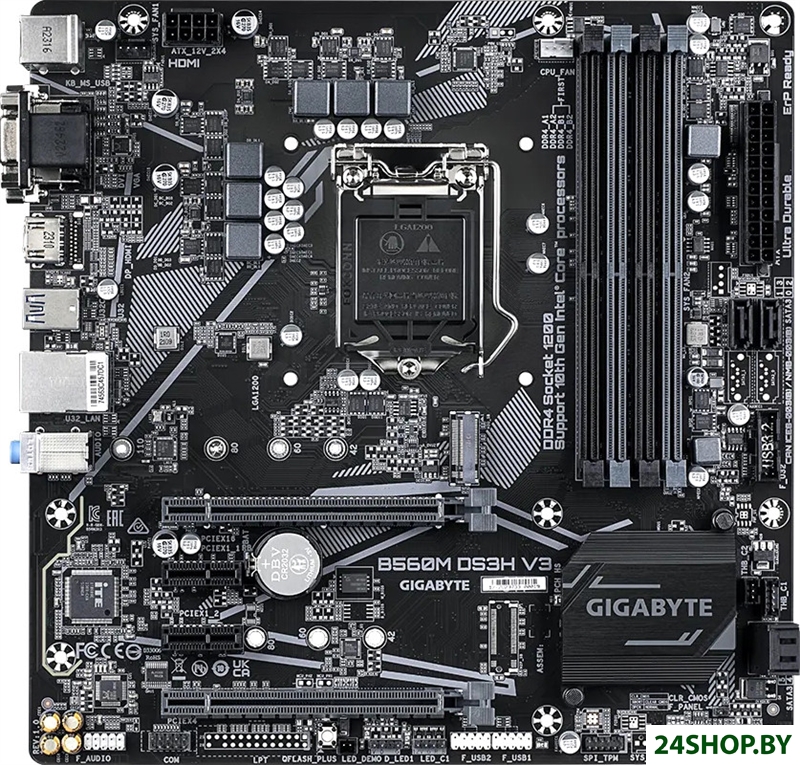

Описание и характеристики GIGABYTE B560M DS3H V3 (rev. 1.0)

Бренд
GIGABYTE
Тип памяти
DDR4
Сокет
LGA1200
Форм-фактор
mATX
Количество слотов
4

Технические характеристики

  • Поддержка процессоров: Intel
  • Поддержка поколений процессоров: Intel Gen11, Intel Gen10
  • Сокет: LGA1200
  • Чипсет: Intel H470
  • Количество фаз питания: 4+2
  • Охлаждение фаз питания: Нет
  • Форм-фактор: mATX
  • Подсветка: Нет

Память

  • Тип памяти: DDR4
  • Количество слотов памяти: 4
  • Максимальный объём памяти: 128GB
  • Режим памяти: двухканальный
  • Максимальная частота памяти: 3 200 МГц
  • Дополнительные характеристики ОЗУ: поддержка ECC Un-buffered DIMM 1Rx8/2Rx8 планок работающих в режиме non-ECC и non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16процессоры Intel Core i9/i7/i5 11-ого поколения с частотами 3200, 3000, 2933, 2666, 2400, 2133 МГцпроцессоры Intel Core i9/i7 10-ого поколения с частотами 2933, 2666, 2400, 2133 МГцпроцессоры Intel Core i5/i3/Pentium/Celeron 10-ого поколения с частотами 2666, 2400, 2133 МГцподдержка Extreme Memory Profile (XMP)

Слоты расширения

  • Версия PCI Express: 3.0
  • Всего PCI Express x16: 2
  • Всего PCI Express x1: 1
  • Всего PCI Express x4: Нет
  • Всего PCI Express x8: Нет

Интерфейсы накопителей

  • M.2: 1
  • Спецификации накопителей: сокет 3, ключ M, тип 22110/2280/2260/2242, режим работы PCIe x4/x2
  • SATA 3.0: 4
  • RAID: 0, 1, 5, 10

Сеть и связь

  • Wi-Fi: Нет
  • Bluetooth: Нет
  • Ethernet: 1x 1 Гбит/с

Аудио и Видео

  • Поддержка встроенной графики: Да
  • Поддержка SLi/CrossFire: Нет
  • Встроенный звук: Да
  • Звуковая схема: 7.1

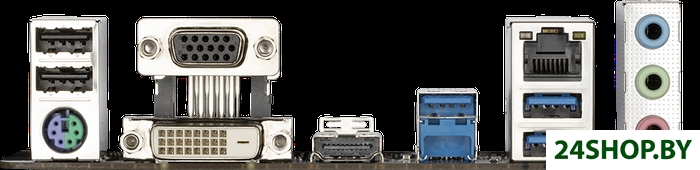

Разъемы на задней панели

  • USB 2.0: 2
  • USB 3.2 Gen1 Type-A (5 Гбит/с): 3
  • USB 3.2 Gen2 Type-A (10 Гбит/с): Нет
  • USB 3.2 Gen1 Type-C (5 Гбит/с): Нет
  • USB 3.2 Gen2 Type-C (10 Гбит/с): Нет
  • USB 3.2 Gen 2x2 (20 Гбит/с): Нет
  • USB4 (до 40 Гбит/с): Нет
  • USB-C (Thunderbolt 3): Нет
  • USB-C (Thunderbolt 4): Нет
  • Цифровой выход S/PDIF: Нет
  • Аудио (3.5 мм jack): 3
  • COM: Нет
  • LPT: Нет
  • PS/2: 1
  • DisplayPort: Нет
  • mini DisplayPort: Нет
  • VGA (D-Sub): 1
  • DVI: 1  (D)
  • HDMI: 1
  • Версия HDMI: 1.4

Внутренние разъемы

  • USB 2.0: 2
  • USB 3.2 Gen1 Type-A (5 Гбит/с): 1
  • USB 3.2 Gen2 Type-A (10 Гбит/с): Нет
  • USB 3.2 Gen1 Type-C (5 Гбит/с): Нет
  • USB 3.2 Gen2 Type-C (10 Гбит/с): Нет
  • USB 3.2 Gen 2x2 (20 Гбит/с): Нет
  • Цифровой выход S/PDIF: Нет
  • COM: Нет
  • LPT: Нет
  • Разъемы для вентилятора ЦП: 1
  • Разъемы для СЖО: Нет
  • Разъемы для корпусных вентиляторов: 1
  • Разъемы для подсветки ARGB 5В: 1
  • Разъемы для подсветки RGB 12В: 1
  • Описание внутренних разъемов: 1 x 24-pin ATX main power connector1 x 8-pin ATX 12V power connector1 x CPU fan header1 x system fan header1 x addressable LED strip header1 x RGB LED strip header1 x M.2 Socket 3 connector4 x SATA 6Gb/s connectors1 x front panel header1 x front panel audio header1 x USB 3.2 Gen 1 header2 x USB 2.0/1.1 headers2 x Thunderbolt™ add-in card connectors1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 module only)1 x serial port header1 x Clear CMOS jumper1 x Q-Flash Plus button

Габариты

  • Длина: 244 мм
  • Ширина: 244 мм

    • Гарантия: 12 месяцев
