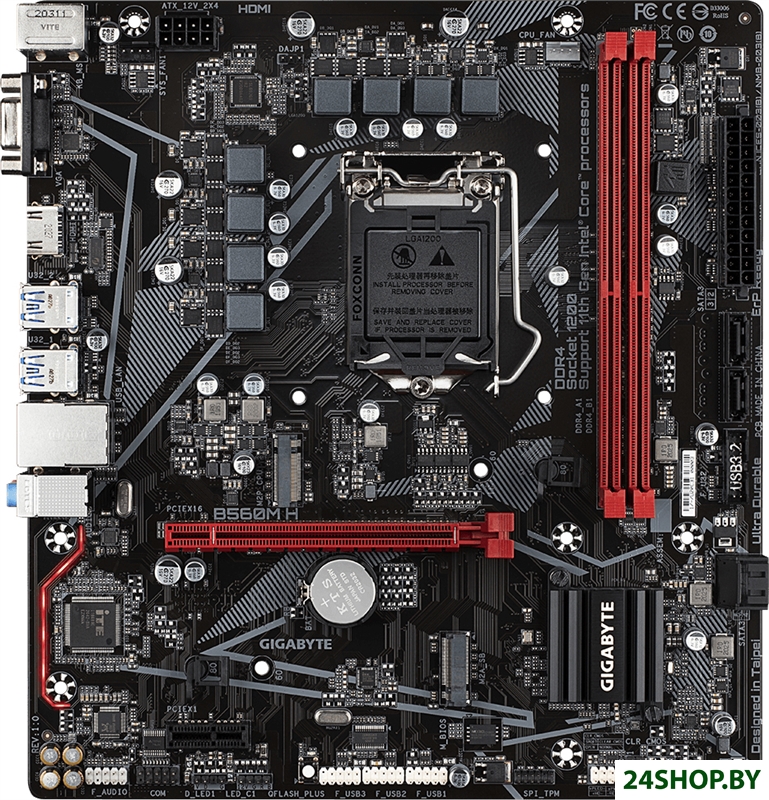

Описание и характеристики GIGABYTE B560M H (rev. 1.x)
Бренд
GIGABYTE
Тип памяти
DDR4
Дата выхода на рынок
2022
Сокет
LGA1200
Форм-фактор
mATX
Количество слотов
2
Общая информация
- Дата выхода на рынок: 2022 г.
Технические характеристики
- Поддержка процессоров: Intel
- Поддержка поколений процессоров: Intel Gen11, Intel Gen10
- Сокет: LGA1200
- Чипсет: Intel B560
- Форм-фактор: mATX
- Подсветка: Да
Память
- Тип памяти: DDR4
- Количество слотов памяти: 2
- Максимальный объём памяти: 64GB
- Режим памяти: двухканальный
- Максимальная частота памяти: 3 200 МГц
- Дополнительные характеристики ОЗУ: Для процессоров 11-поколения Intel® Core™ i9/i7/i5:Совместимость с модулями ОЗУ DDR4 3200/3000/2933/2666/2400/2133 МГцДля процессоров 10-поколения Intel® Core™ i9/i7:Совместима с модулями ОЗУ DDR4 DDR4 2933/2666/2400/2133 МГцДля процессоров 10-поколения Intel® Core™ i5/i3 /Pentium®/Celeron®:Совместима с модулями ОЗУ DDR4 2666/2400/2133 МГцДва DIMM-разъема для модулей ОЗУ DDR4 суммарным объемом до 64 Гбайт (объем МС памяти одного модуля до 32 Гбайт)Двухканальный режим работы модулей ОЗУПоддержка ECC модулей ОЗУ DIMM 1Rx8/2Rx8 без буферизации (функционируют в режиме non-ECC)Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16Поддержка XMP-профилей модулей памяти (Extreme Memory Profile)
Слоты расширения
- Версия PCI Express: 4.0
- Всего PCI Express x16: 1
- Из них PCI Express 2.0 x16: Нет
- Всего PCI Express x1: 1
- Из них PCI Express 2.0 x1: Нет
- Всего PCI Express x4: Нет
- Из них PCI Express 2.0 x4: Нет
- Всего PCI Express x8: Нет
- Из них PCI Express 2.0 x8: Нет
- PCI: Нет
- PCI X: Нет
- Дополнительные характеристики PCI: 1 разъем PCI Express x16, режим работы x16; (PCIEX16)(Функционал разъема PCIEX16 удовлетворяет требованиям спецификации PCI Express 4.0) 1 разъем PCI Express x1 (PCIEX1)(Функционал разъема PCIEX1 удовлетворяет требованиям спецификации PCI Express 3.0)
Интерфейсы накопителей
- M.2: 2
- Интерфейс M.2: PCIe-линии ЦП1 разъем M.2 connector (Socket 3, M key, типоразмер 2260/2280) для PCIe 4.0 x4/x2 SSD-накопителей; (M2P_CPU) PCIe-линии чипсета1 разъем M.2 (Socket 3, M key, типоразмер 2260/2280) для SATA и PCIe 3.0 x2/x4 SSD-накопителей (M2A_SB)* Повышение производительность системы средствами технологии Intel® Optane™ Memory возможно только при условии инсталляции модуля в разъем M2P_CPU и установки на материнскую плату процессора Intel® 11-поколения.
- SATA 3.0: 4
- SATA 2.0: Нет
Сеть и связь
- Слот для модуля Wi-Fi: Нет
- Wi-Fi: Нет
- Bluetooth: Нет
- Ethernet: 1x 1 Гбит/с
Аудио и Видео
- Поддержка встроенной графики: Да
- Поддержка SLi/CrossFire: Нет
- Встроенный звук: Да
- Звуковая схема: 7.1
Разъемы на задней панели
- USB 2.0: 2
- USB 3.2 Gen1 Type-A (5 Гбит/с): 4
- USB 3.2 Gen2 Type-A (10 Гбит/с): Нет
- USB 3.2 Gen1 Type-C (5 Гбит/с): Нет
- USB 3.2 Gen2 Type-C (10 Гбит/с): Нет
- USB 3.2 Gen 2x2 (20 Гбит/с): Нет
- USB4 (до 40 Гбит/с): Нет
- USB-C (Thunderbolt 3): Нет
- USB-C (Thunderbolt 4): Нет
- Цифровой выход S/PDIF: Нет
- Аудио (3.5 мм jack): 3
- COM: Нет
- LPT: Нет
- PS/2: 2
- DisplayPort: Нет
- mini DisplayPort: Нет
- VGA (D-Sub): 1
- DVI: Нет
- HDMI: 1
Внутренние разъемы
- USB 2.0: 3
- USB 3.2 Gen1 Type-A (5 Гбит/с): 1
- USB 3.2 Gen2 Type-A (10 Гбит/с): Нет
- USB 3.2 Gen1 Type-C (5 Гбит/с): Нет
- USB 3.2 Gen2 Type-C (10 Гбит/с): Нет
- USB 3.2 Gen 2x2 (20 Гбит/с): Нет
- Thunderbolt 3: Нет
- Thunderbolt 4: Нет
- Цифровой выход S/PDIF: Нет
- COM: 1
- LPT: Нет
- Разъемы для вентилятора ЦП: 1
- Разъемы для СЖО: Нет
- Разъемы для корпусных вентиляторов: 1
- Разъемы для подсветки ARGB 5В: 1
- Разъемы для подсветки RGB 12В: 1
- Описание внутренних разъемов: 1 x 24-pin ATX main power connector1 x 8-pin ATX 12V power connector1 x CPU fan header1 x system fan header1 x addressable LED strip header1 x RGB LED strip header2 x M.2 Socket 3 connectors4 x SATA 6Gb/s connectors1 x front panel header1 x front panel audio header1 x USB 3.2 Gen 1 header3 x USB 2.0/1.1 headers1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)1 x serial port header1 x Clear CMOS jumper1 x Q-Flash Plus button
Габариты
- Длина: 244 мм
- Ширина: 225 мм
Гарантия: 12 месяцев
