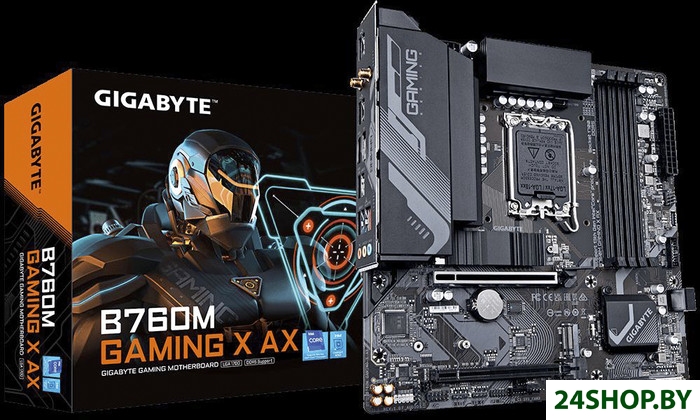

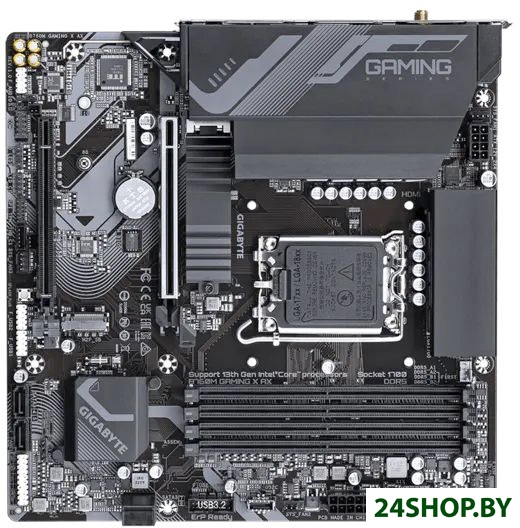

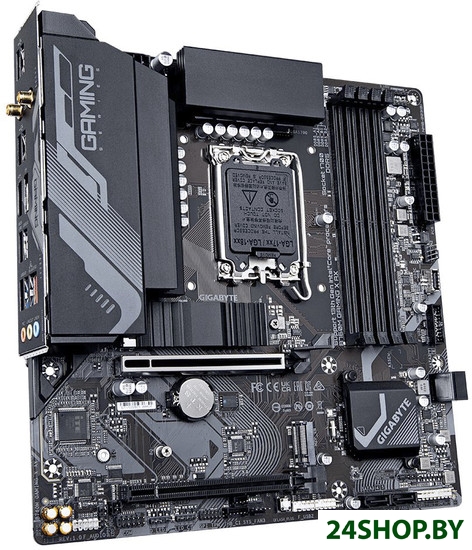

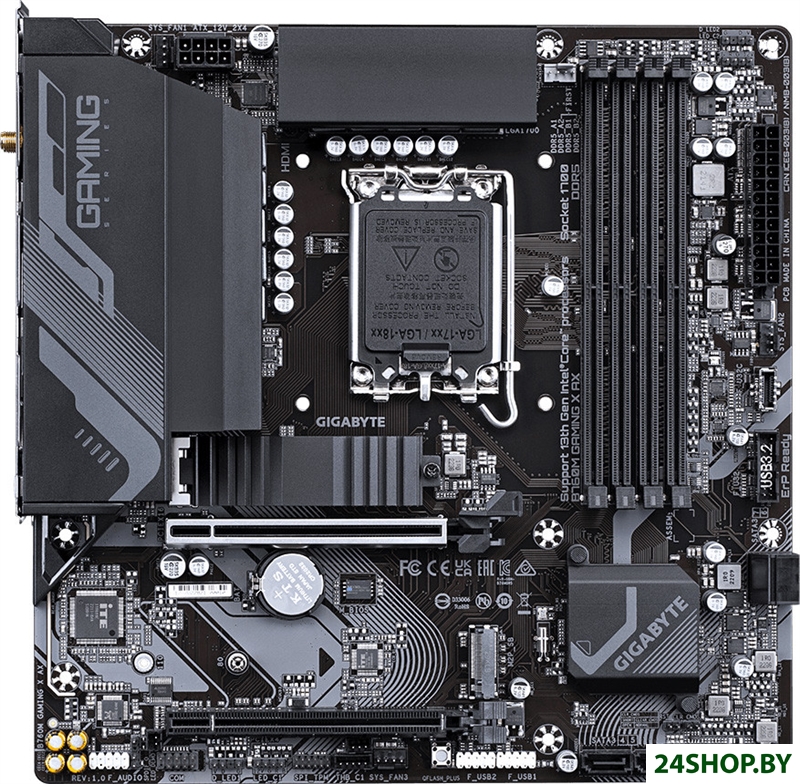

Материнская плата Gigabyte B760M Gaming X AX (rev. 1.x)Код: 1381855

Общая информация

• Дата выхода на рынок: 2023 г.

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Gen13, Intel Gen12
• Сокет: LGA1700
• Чипсет: Intel B760
• Форм-фактор: mATX
• Подсветка: Нет

Память

• Тип памяти: DDR5
• Количество слотов памяти: 4
• Максимальный объём памяти: 192GB  (до 48 Гбайт на каждый DIMM-разъем)
• Режим памяти: двухканальный
• Максимальная частота памяти: 7 600 МГц
• Дополнительные характеристики ОЗУ: Поддержка ECC модулей ОЗУ DIMM 1Rx8/2Rx8 без буферизации (функционируют в режиме non-ECC)Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16Поддержка XMP-профилей модулей памяти (Extreme Memory Profile)

Слоты расширения

• Версия PCI Express: 4.0
• Всего PCI Express x16: 2
• Всего PCI Express x1: Нет
• Всего PCI Express x4: Нет
• Всего PCI Express x8: Нет
• PCI: Нет
• PCI X: Нет
• Дополнительные характеристики PCI: ЦП:1 разъем PCI Express x16 для установки PCIe 4.0 плат расширения, режим работы x16; PCIEX16* В целях оптимизации производительности видеоподсистемы, реализованной средствами одной дискретной графической PCIe-платы, убедитесь в том, что она установлена в разъём PCIEX16.Чипсет:1 разъем PCI Express x16, шинный интерфейс PCIe 3.0/ режим работы x4 (PCIEX4)

Интерфейсы накопителей

• M.2: 2
• Спецификации накопителей: ЦП:1 разъем M.2 (гнездо 3, ключ M, поддержка твердотельных накопителей типа 2280 PCIe 4.0 x4/x2) (M2A_CPU)Чипсет:1 разъем M.2 (гнездо 3, ключ M, поддержка твердотельных накопителей типа 22110/2280 PCIe 4.0 x4/x2) (M2P_SB)Предусмотрена возможность организации дисковых массивов уровня RAID 0, RAID 1, RAID 5 и RAID 10 средствами SATA-накопителей
• SATA 3.0: 4
• RAID: SATA 0/1/5/10

Сеть и связь

• Wi-Fi: 802.11ax (Wi-Fi 6E)
• Bluetooth: 5.3
• Ethernet: 1x 2.5 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: Да
• Поддержка SLi/CrossFire: Нет
• Встроенный звук: Да
• Звуковая схема: 7.1

Разъемы на задней панели

• USB 2.0: 5
• USB 3.2 Gen1 Type-A (5 Гбит/с): 3
• USB 3.2 Gen2 Type-A (10 Гбит/с): Нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): Нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): Нет
• USB 3.2 Gen 2x2 (20 Гбит/с): Нет
• USB4 (до 40 Гбит/с): Нет
• USB-C (Thunderbolt 3): Нет
• USB-C (Thunderbolt 4): Нет
• Цифровой выход S/PDIF: Нет
• Аудио (3.5 мм jack): 3
• COM: Нет
• LPT: Нет
• PS/2: Нет
• DisplayPort: 1
• mini DisplayPort: Нет
• VGA (D-Sub): Нет
• DVI: Нет
• HDMI: 1
• Версия HDMI: 2.0

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): Нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): Нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): Нет
• Thunderbolt 3: Нет
• Thunderbolt 4: 2
• Цифровой выход S/PDIF: 1
• COM: 1
• LPT: Нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: Нет
• Разъемы для корпусных вентиляторов: 3
• Разъемы для подсветки ARGB 5В: 2
• Разъемы для подсветки RGB 12В: 2
• Описание внутренних разъемов: 24-контактный ATX-разъем питания8-контактный разъем питания ATX 12 ВРазъем для вентилятора ЦП3 разъема для системных вентиляторов2 разъема для подключения LED-линеек с адрессацией2 разъема для подключения RGB LED-линеек2 разъема M.2 Socket 34 SATA-разъема 6 Гбит/сГруппа разъемов фронтальной панели1 колодка для подключения аудиоразъема на передней панели1 разъем S/PDIF Out1 разъем USB Type-C®, стандарт USB 3.2 Gen 21 разъем для подключения портов USB 3.2 Gen 12 разъема для подключения портов USB 2.0/1.12 разъема для подключения Thunderbolt™ плат раширения1 разъем для подключения TPM-модуля (только для модулей GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)* Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)1 COM-портКнопка Q-Flash PlusПеремычка ResetПеремычка для возврата настроек CMOS в состояние

Габариты

• Длина: 244 мм
• Ширина: 244 мм

Гарантия: 12 месяцев
Адрес производителя: Гигабайт Технолоджи Компани, ЛТД. Тайвань, № 6, Бао Чанг Роуд, Синь-Тянь, Нью Тайбэй 231. Тайвань.
Адрес производства: Гигабайт Технолоджи Компани, ЛТД. Тайвань, № 6, Бао Чанг Роуд, Синь-Тянь, Нью Тайбэй 231. Тайвань.
Импортер: ЧТУП Неолинк, 220073, г. Минск, пр. Пушкина, д. 52, пом. 1, РБ.
Сервисный центр: ООО Дигобел, 220062, г. Минск, пр-т. Победителей, д. 131, пом. 70/4
