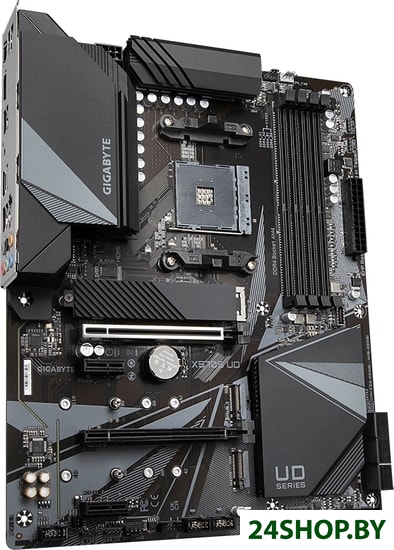

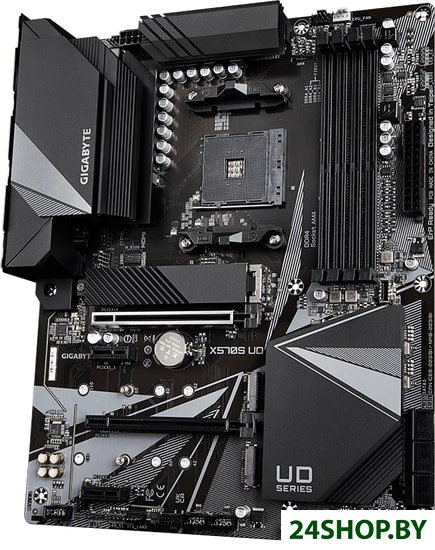

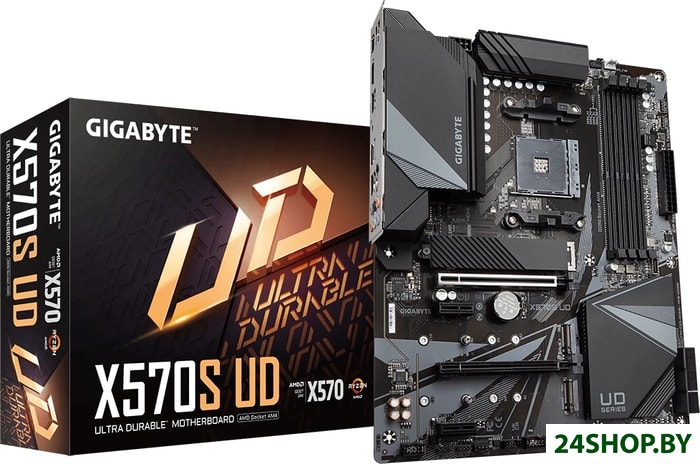

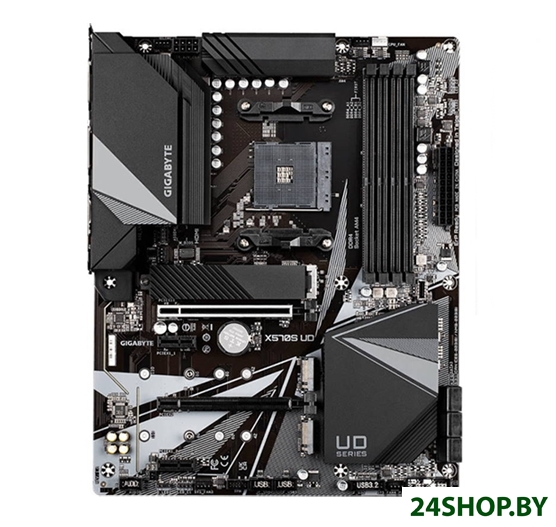

Материнская плата Gigabyte X570S UD (rev. 1.0)Код: 1097532

Общая информация

• Дата выхода на рынок: 2021 г.

Технические характеристики

• Поддержка процессоров: AMD
• Поддержка поколений процессоров: AMD 5000, AMD 5000G, AMD 4000G, AMD 3000, AMD 3000G, AMD 2000, AMD 2000G
• Сокет: AM4
• Чипсет: AMD X570
• Форм-фактор: ATX
• Подсветка: Нет

Память

• Тип памяти: DDR4
• Количество слотов памяти: 4
• Максимальный объём памяти: 128GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 5 100 МГц
• Дополнительные характеристики ОЗУ: Процессоры AMD Ryzen 5000-серии:Совместимость с модулями ОЗУ DDR4 4866(O.C.) / 4600(O.C.)/ 4400(O.C.) / 4300(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 МГцПроцессоры AMD Ryzen 4000 G-серии:Совместимость с модулями ОЗУ DDR4 5100(O.C.) / 5000(O.C.) / 4866(O.C.) / 4600(O.C.)/ 4400(O.C.) / 4300(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 МГцПроцессоры AMD Ryzen 3000-серии:Совместимость с модулями ОЗУ DDR4 4600(O.C.)/ 4400(O.C.) / 4300(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 МГцПроцессоры AMD Ryzen 3000 G-серии/ AMD Ryzen 2000-серии/ AMD Ryzen 2000 G-серии:Совместимость с модулями ОЗУ DDR4 3200(O.C.) / 2933 / 2667 / 2400 / 2133 МГцПоддержка ECC модулей DIMM 1Rx8/2Rx8 без буферизацииПоддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16

Слоты расширения

• Версия PCI Express: 4.0
• Всего PCI Express x16: 2
• Из них PCI Express 2.0 x16: Нет
• Всего PCI Express x1: 2
• Из них PCI Express 2.0 x1: Нет
• Всего PCI Express x4: Нет
• Из них PCI Express 2.0 x4: Нет
• Всего PCI Express x8: Нет
• Из них PCI Express 2.0 x8: Нет
• PCI: Нет
• PCI X: Нет
• Дополнительные характеристики PCI: 1 разъем PCI Express x16 (PCIEX16), реализован средствами PCIe-линий ЦПСистема на базе процессоров AMD Ryzen™ 5000 серии/AMD Ryzen™ 3000 серии, режим работы плат расширения PCIe 4.0 x16Процессоры AMD Ryzen™ 4000 G-серии /AMD Ryzen™ 2000 серии обеспечивают режим работы PCIe 3.0 x16Система на базе процессоров AMD Ryzen™ 3000 G-серии /AMD Ryzen™ 2000 G-серии, режим работы плат расширения PCIe 3.0 x8.1 разъем PCI Express x16 (PCIEX2), реализована средствами PCIe-линий чипсетаПоддерживается режим работы PCIe 4.0(Примечание)/3.0 x2* Разъем PCIEX2 разделяет ресурсы по полосе пропускания с разъемами SATA3, 4, 5. Если разъем PCIEX2 задействован, функционал разъемов SATA 3, 4, 5 для подключения устройств становится недоступен.2 разъема PCI Express x1 (PCIEX1_1, PCIEX1_2), реализованы средствами PCIe-линий чипсетаПоддерживаются устройства PCIe 4.0/3.0

Интерфейсы накопителей

• M.2: 3
• Интерфейс M.2: 1 разъем M.2 для SSD-накопителей (M2A_CPU), реализован средствами PCIe-линий ЦП, исполнение Socket 3, M key, типоразмер 2242/2260/2280/22110Процессоры AMD Ryzen™ 5000 серии /AMD Ryzen™ 3000 серии предусматривают возможность организации дисковой подсистемы на базе SATA и PCIe 4.0 x4/x2 твердотельных накопителейПроцессоры AMD Ryzen™ 4000 G-серии /AMD Ryzen™ 3000 G-серии/AMD Ryzen™ 2000 серии/AMD Ryzen™ 2000 G-серии предусматривают возможность организации дисковой подсистемы на базе SATA и PCIe 3.0 x4/x2 твердотельных накопителей1 разъем M.2, PCIe-линии чипсета, (Socket 3, M key, типоразмер 2242/2260/2280/22110) для SSD-накопителей | (M2C_SB):Поддерживаются твердотельные накопители PCIe 4.0/3.0 x4/x21 разъем M.2 (M2B_SB), PCIe-линии чипсета, Socket 3, M key, типоразмер 2242/2260/2280/22110 для SSD-накопителей:Поддерживаются твердотельные накопители SATA и PCIe 4.0/3.0 x4/x2
• SATA 3.0: 6
• SATA 2.0: Нет
• RAID: 0, 1, 10

Сеть и связь

• Слот для модуля Wi-Fi: Нет
• Wi-Fi: Нет
• Bluetooth: Нет
• Ethernet: 1x 2.5 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: Да
• Встроенный звук: Да
• Звуковая схема: 7.1

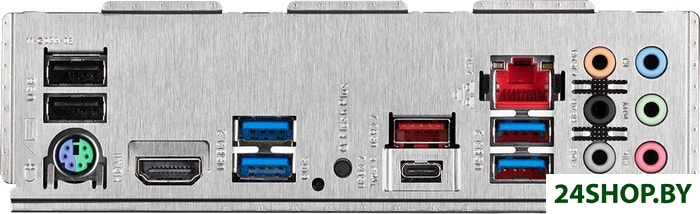

Разъемы на задней панели

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 4
• USB 3.2 Gen2 Type-A (10 Гбит/с): 1
• USB 3.2 Gen1 Type-C (5 Гбит/с): Нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): Нет
• USB-C (Thunderbolt 3): Нет
• USB-C (Thunderbolt 4): Нет
• Цифровой выход S/PDIF: Нет
• Аудио (3.5 мм jack): 6
• COM: Нет
• LPT: Нет
• PS/2: 1
• DisplayPort: Нет
• mini DisplayPort: Нет
• VGA (D-Sub): Нет
• DVI: Нет
• HDMI: 1

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): Нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): Нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): Нет
• Thunderbolt 3: Нет
• Thunderbolt 4: Нет
• Цифровой выход S/PDIF: Нет
• COM: Нет
• LPT: Нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СВО: 1
• Разъемы для корпусных вентиляторов: 4
• Разъемы для подсветки ARGB 5В: 2
• Разъемы для подсветки RGB 12В: 3

Габариты

• Длина: 244 мм
• Ширина: 305 мм

Гарантия: 12 месяцев
