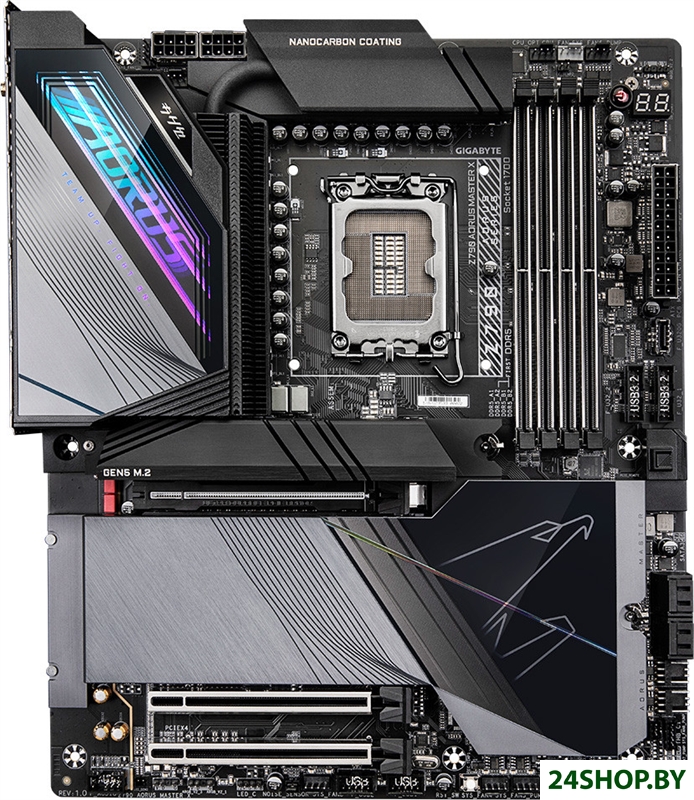

Описание и характеристики GIGABYTE Z790 Aorus Master X (rev. 1.0)

Бренд
GIGABYTE
Тип памяти
DDR5
Сокет
LGA1700
Форм-фактор
eATX
Количество слотов
4

Общая информация

    Технические характеристики

    • Поддержка процессоров: Intel
    • Поддержка поколений процессоров: Intel Gen14, Intel Gen13, Intel Gen12
    • Сокет: LGA1700
    • Чипсет: Intel Z790
    • Количество фаз питания: 20+1+2
    • Охлаждение фаз питания: Да
    • Форм-фактор: eATX
    • Подсветка: Да

    Память

    • Тип памяти: DDR5
    • Количество слотов памяти: 4
    • Максимальный объём памяти: 192GB
    • Режим памяти: двухканальный
    • Максимальная частота памяти: 8 266 МГц
    • Дополнительные характеристики ОЗУ: Support for DDR5 8266(O.C) / 8200(O.C) / 8000(O.C) / 7950(O.C) / 7900(O.C) / 7800(O.C) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s memory modulesПоддержка ECC модулей ОЗУ DIMM 1Rx8/2Rx8 без буферизации (функционируют в режиме non-ECC)Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16Поддержка XMP-профилей модулей памяти (Extreme Memory Profile)

    Слоты расширения

    • Версия PCI Express: 5.0
    • Всего PCI Express x16: 3
    • Всего PCI Express x1: Нет
    • Всего PCI Express x4: Нет
    • Всего PCI Express x8: Нет
    • PCI: Нет
    • PCI X: Нет
    • Дополнительные характеристики PCI: PCIe-линии ЦП1 разъем PCI Express x16, шинный интефейс PCIe 5.0/ режим работы x16 (PCIEX16)The PCIEX16 slot shares bandwidth with the M2C_CPU connector. The PCIEX16 slot operates at up to x8 mode when a device is installed in the M2C_CPU connector.* В целях оптимизации производительности видеоподсистемы, реализованной средствами одной дискретной графической PCIe-платы, убедитесь в том, что она установлена в разъём PCIEX16.PCIe-линии чипсета1 разъем PCI Express x16, шинный интерфейс PCIe 3.0/ режим работы x4 (PCIEX4)1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x1 (PCIEX1)

    Интерфейсы накопителей

    • M.2: 5
    • Спецификации накопителей: PCIe-линии ЦП1 x M.2 connector (Socket 3, M key, type 25110/2280 PCIe 5.0 x4/x2 SSD support) (M2C_CPU)1 разъем M.2 (Socket 3, M key, типоразмер 22110/2280) для PCIe 4.0 x4/x2 SSD накопителей; (M2A_CPU)PCIe-линии чипсета1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2Q_SB)1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)1 x M.2 connector (Socket 3, M key, type 2280 SATA and PCIe 4.0 x4/x2 SSD support) (M2M_SB)4 разъема SATA 6 Гбит/с
    • SATA 3.0: 4
    • RAID: NVMe 0/1/5/10, SATA 0/1/5/10

    Сеть и связь

    • Wi-Fi: 802.11be (Wi-Fi 7)
    • Bluetooth: 5.3
    • Ethernet: 1x 10 Гбит/с

    Аудио и Видео

    • Поддержка встроенной графики: Да
    • Поддержка SLi/CrossFire: AMD CrossFire
    • Встроенный звук: Realtek ALC1220-VB
    • Звуковая схема: 7.1

    Разъемы на задней панели

    • USB 2.0: Нет
    • USB 3.2 Gen1 Type-A (5 Гбит/с): 4
    • USB 3.2 Gen2 Type-A (10 Гбит/с): 7
    • USB 3.2 Gen1 Type-C (5 Гбит/с): 1
    • USB 3.2 Gen2 Type-C (10 Гбит/с): Нет
    • USB 3.2 Gen 2x2 (20 Гбит/с): 2
    • USB4 (до 40 Гбит/с): Нет
    • USB-C (Thunderbolt 3): Нет
    • USB-C (Thunderbolt 4): Нет
    • Цифровой выход S/PDIF: 1
    • Аудио (3.5 мм jack): 2
    • COM: Нет
    • LPT: Нет
    • PS/2: Нет
    • DisplayPort: 1
    • mini DisplayPort: Нет
    • VGA (D-Sub): Нет
    • DVI: Нет
    • HDMI: Нет

    Внутренние разъемы

    • USB 2.0: 2
    • USB 3.2 Gen1 Type-A (5 Гбит/с): 2
    • USB 3.2 Gen2 Type-A (10 Гбит/с): Нет
    • USB 3.2 Gen1 Type-C (5 Гбит/с): Нет
    • USB 3.2 Gen2 Type-C (10 Гбит/с): Нет
    • USB 3.2 Gen 2x2 (20 Гбит/с): 1
    • Thunderbolt 3: Нет
    • Thunderbolt 4: 2
    • Цифровой выход S/PDIF: Нет
    • COM: Нет
    • LPT: Нет
    • Разъемы для вентилятора ЦП: 1
    • Разъемы для СЖО: 1
    • Разъемы для корпусных вентиляторов: 8
    • Разъемы для подсветки ARGB 5В: 3
    • Разъемы для подсветки RGB 12В: 1
    • Описание внутренних разъемов: 24-контактный ATX-разъем питанияДва 8-контактных ATX 12V разъемов питанияРазъем для вентилятора ЦП1 разъем для вентилятора охлаждения ЦП/ Помпы системы жидкостного охлаждения4 разъема для подключения системных вентиляторов4 разъема для системных вентиляторов / помпы СЖО3 x addressable RGB Gen2 LED strip headers1 разъем для подключения RGB LED-линеек5 разъемов M.2 Socket 34 SATA-разъема 6 Гбит/сГруппа разъемов фронтальной панели1 колодка для подключения аудиоразъема на передней панели1 разъем на плате для подключения порта USB Type-C® (спецификация USB 3.2 Gen 2x2)2 разъема для подключения выносных портов USB 3.2 Gen 12 разъема для подключения портов USB 2.0/1.1Разъем для детектора шума2 разъема для подключения Thunderbolt™ плат раширения1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2 module only)* Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)Кнопка PowerКнопка ResetПеремычка ResetПеремычка для возврата настроек CMOS в состояние 2 разъема для подключения внешних термодатчиковПлощадки для замера напряжений

    Габариты

    • Длина: 305 мм
    • Ширина: 260 мм

      • Гарантия: 12 месяцев
