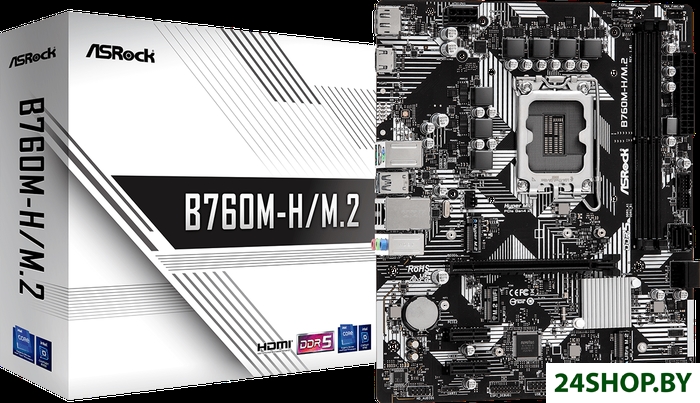

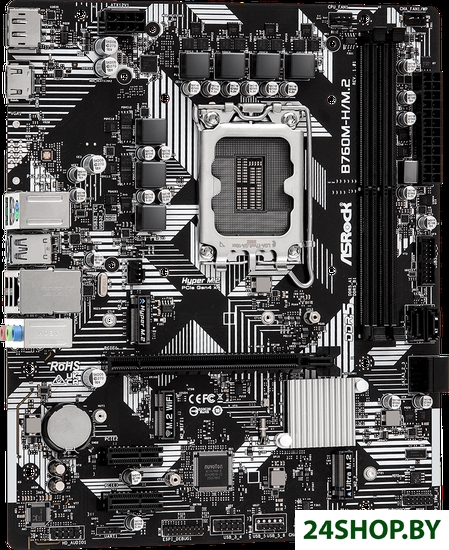

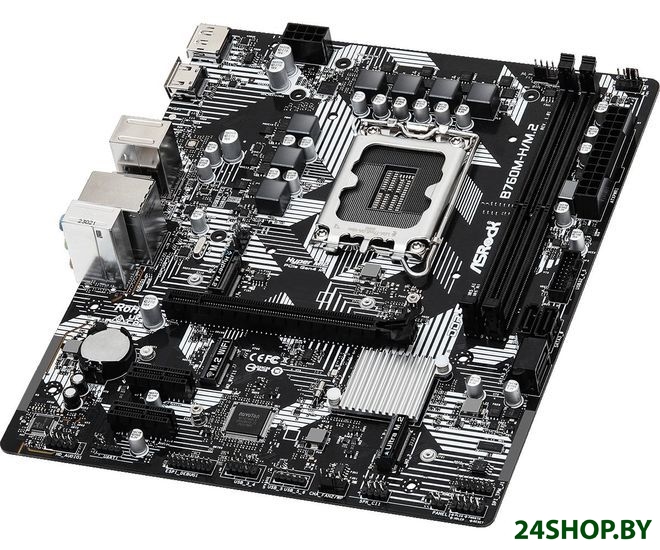

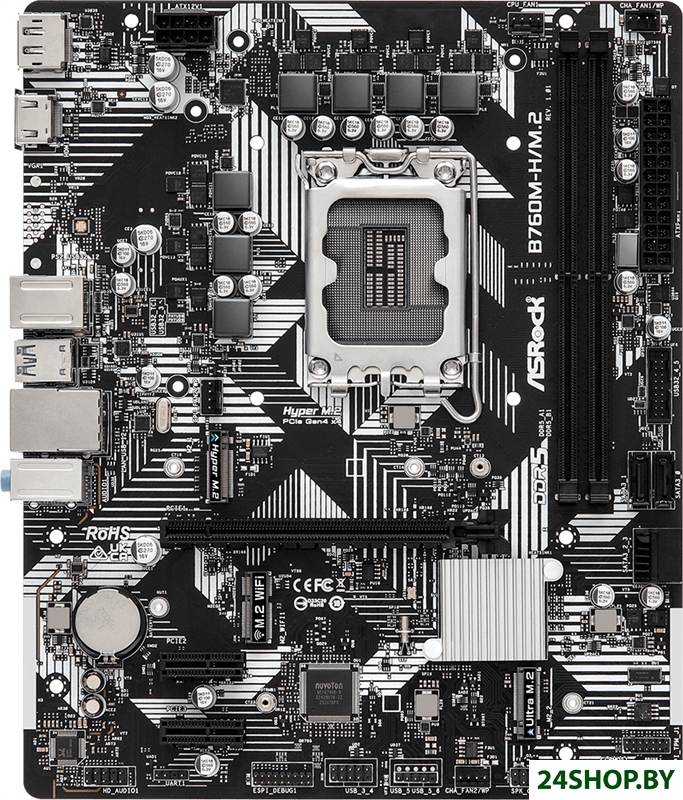

Материнская плата ASRock B760M-H/M.2Код: 1385642

Общая информация

• Дата выхода на рынок: 2023 г.

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Gen13, Intel Gen12
• Сокет: LGA1700
• Чипсет: Intel B760
• Количество фаз питания: 5+1+1
• Охлаждение фаз питания: Нет
• Форм-фактор: mATX
• Подсветка: Нет

Память

• Тип памяти: DDR5
• Количество слотов памяти: 2
• Максимальный объём памяти: 96GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 7 200 МГц
• Дополнительные характеристики ОЗУ: - Поддержка модулей памяти ECC UDIMM (не работает в режиме в ECC)- Поддержка Intel® Экстремальный профиль памяти (XMP) 2.01DPC 1R до 7200+ МГц (OC), 5600 МГц по умолчанию.1DPC 2R до 6800+ МГц (OC), 5200 МГц по умолчанию.

Слоты расширения

• Версия PCI Express: 4.0
• Всего PCI Express x16: 1
• Всего PCI Express x1: 2
• Всего PCI Express x4: Нет
• Всего PCI Express x8: Нет
• PCI: Нет
• PCI X: Нет
• Дополнительные характеристики PCI: ЦП:- 1 x PCIe 4.0 x16 Slot (PCIE1), supports в режиме x16*Чипсет:- 2 x PCIe 3.0 x1 Slots (PCIE2 и PCIE3)*- 1 x pазъем M.2 (Key E), Поддержка модуль WiFi/BT PCIe WiFi тип 2230

Интерфейсы накопителей

• M.2: 2
• Спецификации накопителей: ЦП:- 1 x Hyper pазъем M.2 (M2_1, Key M), Поддержка type 2260/2280 PCIe Gen4x4 (64 Гб/с) mode*Чипсет:- 1 x pазъем Ultra M.2 (M2_2, Key M), Поддержка type 2280 SATA3 6.0 Гб/с & PCIe Gen3x4 (32 Гб/с) modes*- 4 x SATA3 6.0 Гб/с*Поддержка Устройство Intel Volume Management (VMD)Поддержка модулей NVMe SSD в качестве загрузочных дисковЕсли разъем M2_2 занят SATA-устройством M.2, разъемы SATA3_3 будут отключены.
• SATA 3.0: 4
• RAID: SATA 0/1/5/10

Сеть и связь

• Слот для модуля Wi-Fi: PCIe
• Wi-Fi: Нет
• Bluetooth: Нет
• Ethernet: 1x 1 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: Да
• Поддержка SLi/CrossFire: Нет
• Встроенный звук: Realtek ALC897
• Звуковая схема: 7.1

Разъемы на задней панели

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 3
• USB 3.2 Gen2 Type-A (10 Гбит/с): Нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): 1
• USB 3.2 Gen2 Type-C (10 Гбит/с): Нет
• USB 3.2 Gen 2x2 (20 Гбит/с): Нет
• USB4 (до 40 Гбит/с): Нет
• USB-C (Thunderbolt 3): Нет
• USB-C (Thunderbolt 4): Нет
• Цифровой выход S/PDIF: Нет
• Аудио (3.5 мм jack): 3
• COM: Нет
• LPT: Нет
• PS/2: 1
• DisplayPort: 1
• Версия DisplayPort: 1.4
• mini DisplayPort: Нет
• VGA (D-Sub): Нет
• DVI: Нет
• HDMI: 1
• Версия HDMI: 2.1

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): Нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): Нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): Нет
• USB 3.2 Gen 2x2 (20 Гбит/с): Нет
• Thunderbolt 3: Нет
• Thunderbolt 4: Нет
• Цифровой выход S/PDIF: Нет
• COM: Нет
• LPT: Нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: 1
• Разъемы для корпусных вентиляторов: 2
• Разъемы для подсветки ARGB 5В: Нет
• Разъемы для подсветки RGB 12В: Нет
• Описание внутренних разъемов: - 1 x SPI TPM- 1 x Коннектор Chassis Intrusion и разъем динамика- 1 x Разъем для подключения вентиляторов процессора (4-pin)*- 1 x Разъем вентилятора CPU / водяного насоса (4-pin) (Умный контроль скорости вентилятора)**- 2 x Разъем вентилятора шасси / водяного насоса (4-pin) (Умный контроль скорости вентилятора)***- 1 x 24-контактный разъем питания ATX- 1 x 8-контактный разъем питания 12 В- 1 x Вывод аудио на переднюю панель корпуса- 2 x USB 2.0 (поддержка до три USB 2.0)- 1 x USB 3.2 Gen1 (поддержка до двух USB 3.2 Gen1)*CPU_FAN1 Поддержка the fan power до 1A (12W).**CPU_FAN2/WP Поддержка the fan power до 2A (24W).***CHA_FAN1~2/WP support the fan power до 2A (24W).CPU_FAN2/WP и CHA_FAN1~2/WP определяются автоматически при установки вентиляторов с 3- или 4-пиновыми коннекторами.

Габариты

• Длина: 244 мм
• Ширина: 201 мм

Комплектация

• Комплектация: - 1 x Инструкция для пользователя- 1 x заглушка для задней панели ввода/вывода- 2 x кабелей SATA- 3 x Винты для разъемов M.2

Гарантия: 12 месяцев
Адрес производителя: ASRock Inc. 2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District, Taipei City 112, Taiwan (R.O.C.), Тайвань.
Адрес производства: ASRock Inc. 2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District, Taipei City 112, Taiwan (R.O.C.), Тайвань.
Импортер: ООО Дигобел, 220062, г. Минск, пр-т. Победителей, д. 131, пом. 70/4
Сервисный центр: ООО Дигобел, 220062, г. Минск, пр-т. Победителей, д. 131, пом. 70/4
