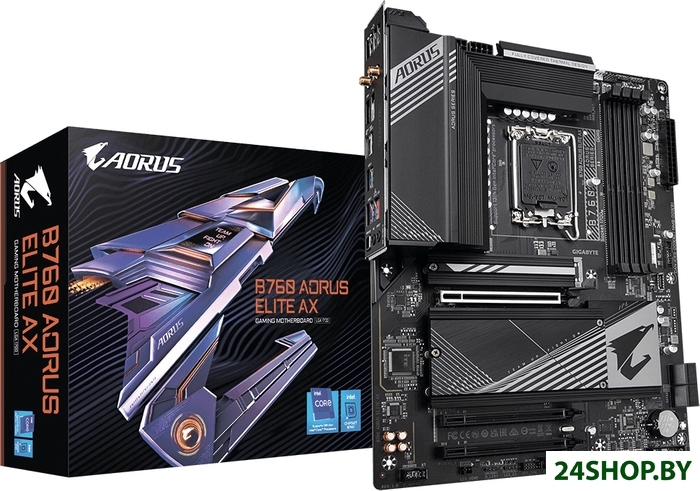

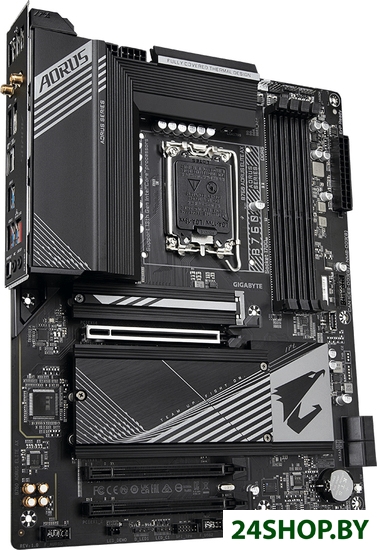

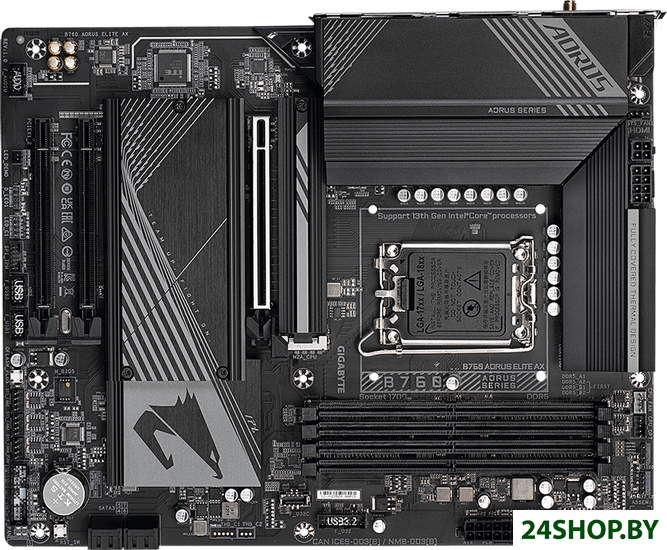

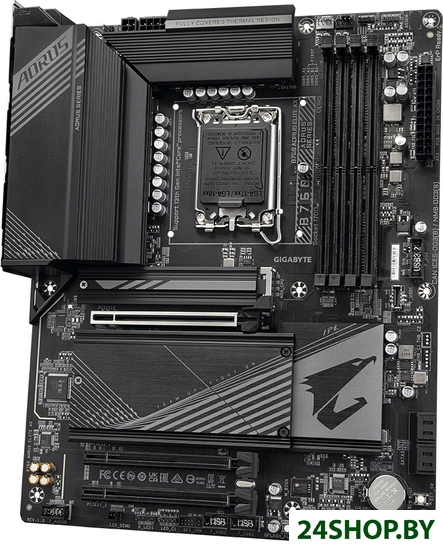

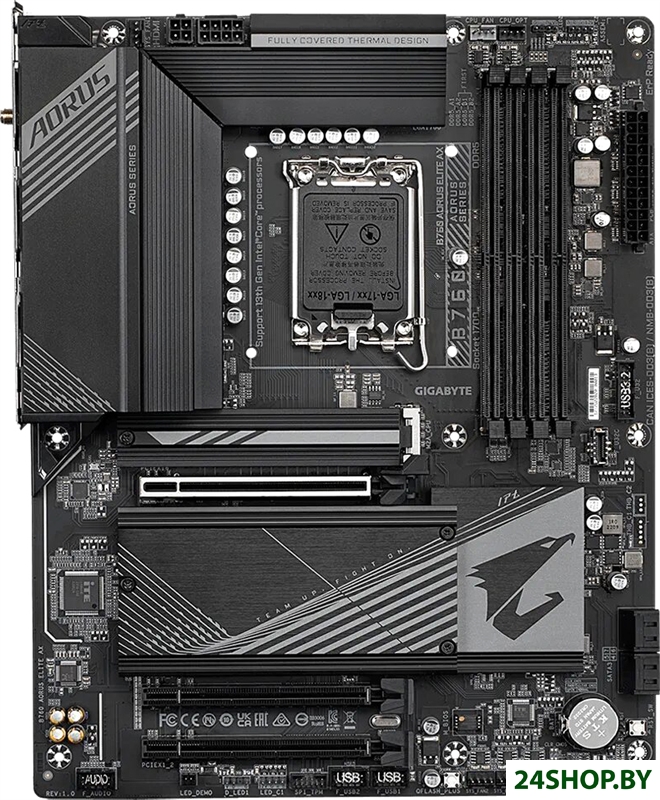

Материнская плата Gigabyte B760 AORUS ELITE AX (rev. 1.0)Код: 1224440

Общая информация

• Дата выхода на рынок: 2023 г.

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Gen13, Intel Gen12
• Сокет: LGA1700
• Чипсет: Intel B760
• Форм-фактор: ATX
• Подсветка: Нет

Память

• Тип памяти: DDR5
• Количество слотов памяти: 4
• Максимальный объём памяти: 128GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 7 600 МГц
• Дополнительные характеристики ОЗУ: поддержка планок с частотами7600 (OC), 7400 (OC), 7200 (OC), 7000 (OC), 6800 (OC), 6600 (OC), 6400 (OC), 6200 (OC), 6000 (OC), 5800 (OC), 5600 (OC), 5400 (OC), 5200 (OC), 4800, 4000 МГцподдержка планок non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16поддержка планок ECC Un-buffered DIMM 1Rx8/2Rx8 (работающих в режиме non-ECC)поддержка планок с Extreme Memory Profile (XMP)

Слоты расширения

• Версия PCI Express: 4.0
• Всего PCI Express x16: 3
• Из них PCI Express 2.0 x16: Нет
• Всего PCI Express x1: Нет
• Из них PCI Express 2.0 x1: Нет
• Всего PCI Express x4: Нет
• Из них PCI Express 2.0 x4: Нет
• Всего PCI Express x8: Нет
• Из них PCI Express 2.0 x8: Нет
• PCI: Нет
• PCI X: Нет
• Дополнительные характеристики PCI: процессоры Intel 13-го и 12-го поколения1 разъем PCI Express x16 для установки плат расширения PCIe 4.0, режим работы x16 (PCIEX16)!!! В целях оптимизации производительности видеоподсистемы, реализованной средствами одной дискретной графической PCIe-платы, убедитесь в том, что она установлена в разъём PCIEX16.чипсет Intel B7602 разъема PCI Express x16 для установки плат расширения PCIe 3.0, режим работы x1 (PCIEX1_1, PCIEX1_2)

Интерфейсы накопителей

• M.2: 3
• Интерфейс M.2: процессоры Intel 13-го и 12-го поколенияслот M2A_CPU (сокет 3, ключ M), тип 22110/2280(поддерживает режимы PCIe 4.0 x4/x2)чипсет Intel B760слоты M2P_SB и M2M_SB (сокет 3, ключ M), тип 22110/2280(поддерживает режимы PCIe 4.0 x4/x2)
• SATA 3.0: 4
• SATA 2.0: Нет
• RAID: SATA 0/1/5/10

Сеть и связь

• Слот для модуля Wi-Fi: Нет
• Wi-Fi: 802.11ax (Wi-Fi 6E)
• Bluetooth: 5.3
• Ethernet: 1x 2.5 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: Да
• Поддержка SLi/CrossFire: Нет
• Встроенный звук: Да
• Звуковая схема: 7.1

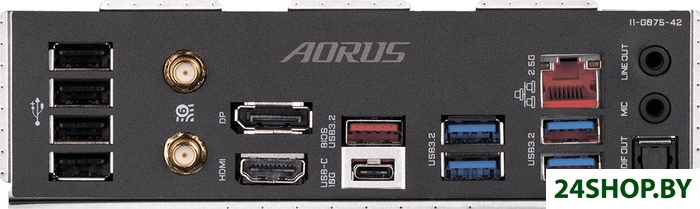

Разъемы на задней панели

• USB 2.0: 4
• USB 3.2 Gen1 Type-A (5 Гбит/с): 4
• USB 3.2 Gen2 Type-A (10 Гбит/с): 1
• USB 3.2 Gen1 Type-C (5 Гбит/с): Нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): Нет
• USB4 (до 40 Гбит/с): Нет
• USB-C (Thunderbolt 3): Нет
• USB-C (Thunderbolt 4): Нет
• Цифровой выход S/PDIF: 1
• Аудио (3.5 мм jack): 2
• COM: Нет
• LPT: Нет
• PS/2: Нет
• DisplayPort: 1
• Версия DisplayPort: 1.2
• mini DisplayPort: Нет
• VGA (D-Sub): Нет
• DVI: Нет
• HDMI: 1
• Версия HDMI: 2.0

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): Нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): Нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): 1
• USB 3.2 Gen 2x2 (20 Гбит/с): Нет
• Thunderbolt 3: Нет
• Thunderbolt 4: Нет
• Цифровой выход S/PDIF: Нет
• COM: Нет
• LPT: Нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: 1
• Разъемы для корпусных вентиляторов: 4
• Разъемы для подсветки ARGB 5В: 2
• Разъемы для подсветки RGB 12В: 2
• Описание внутренних разъемов: 24-контактный ATX-разъем питания8-контактный разъем питания ATX 12 В4-контактный ATX 12V разъем питанияРазъем для вентилятора ЦП1 x CPU fan/water cooling pump header3 разъема для системных вентиляторов1 разъем для подключения системного вентилятора/помпы жидкостной системы охлаждения2 разъема для подключения LED-линеек с адрессацией2 разъема для подключения RGB LED-линеек3 разъема M.2 Socket 34 SATA-разъема 6 Гбит/сГруппа разъемов фронтальной панели1 колодка для подключения аудиоразъема на передней панели1 разъем USB Type-C®, стандарт USB 3.2 Gen 21 разъем для подключения портов USB 3.2 Gen 12 разъема для подключения портов USB 2.0/1.11 разъем для подключения TPM-модуля (только для модулей GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0) - функция ТРМ (зависит от поставок изделия в конкретный регион)Кнопка ResetКнопка Q-Flash PlusПеремычка ResetПеремычка для возврата настроек CMOS в состояние по умолчанию

Габариты

• Длина: 305 мм
• Ширина: 244 мм

Гарантия: 12 месяцев
Адрес производителя: Гигабайт Технолоджи Компани, ЛТД. Тайвань, № 6, Бао Чанг Роуд, Синь-Тянь, Нью Тайбэй 231. Тайвань.
Адрес производства: Гигабайт Технолоджи Компани, ЛТД. Тайвань, № 6, Бао Чанг Роуд, Синь-Тянь, Нью Тайбэй 231. Тайвань.
Импортер: ЧТУП Неолинк, 220073, г. Минск, пр. Пушкина, д. 52, пом. 1, РБ.
Сервисный центр: ООО Дигобел, 220062, г. Минск, пр-т. Победителей, д. 131, пом. 70/4
