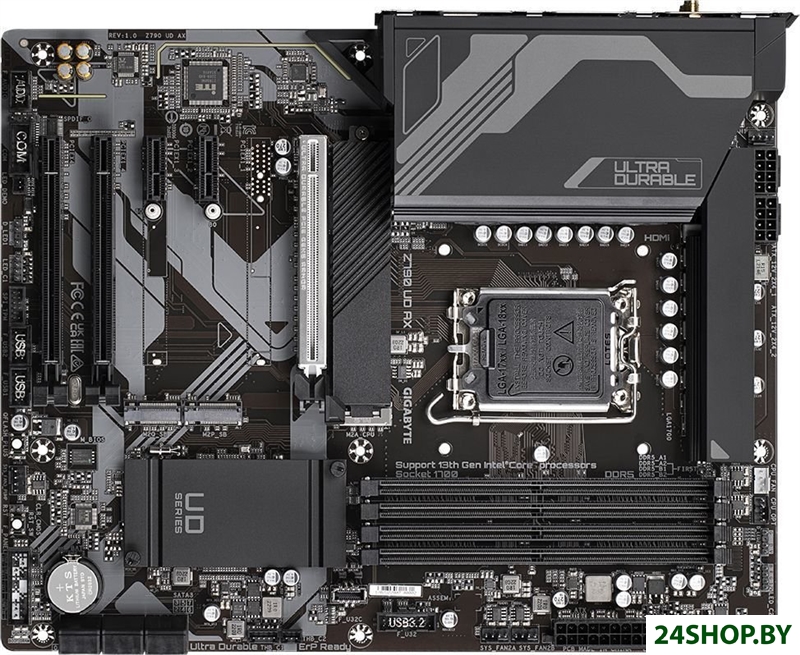

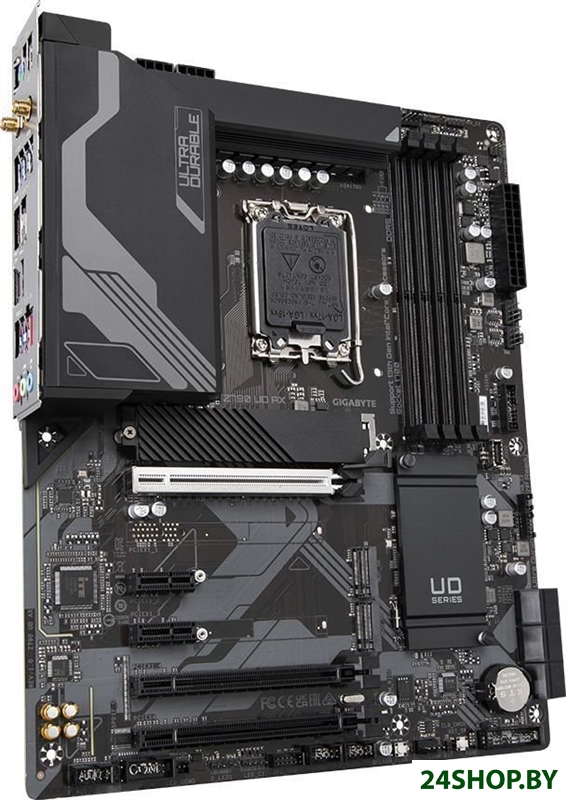

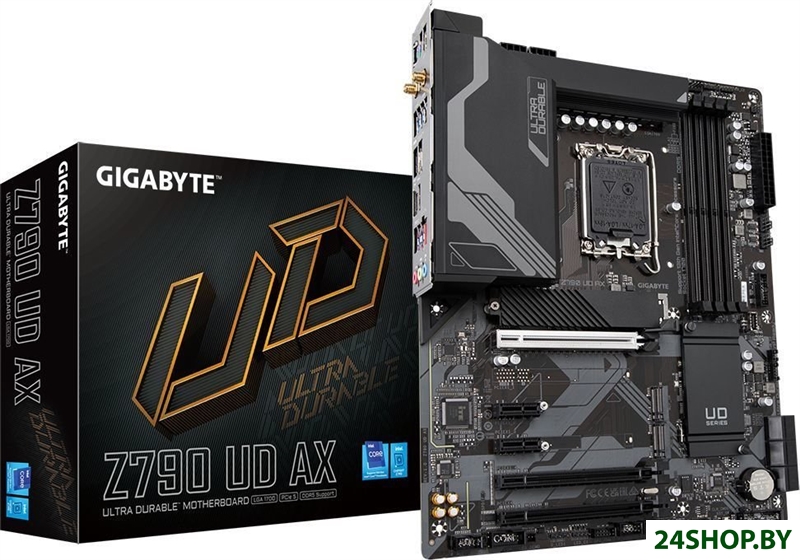

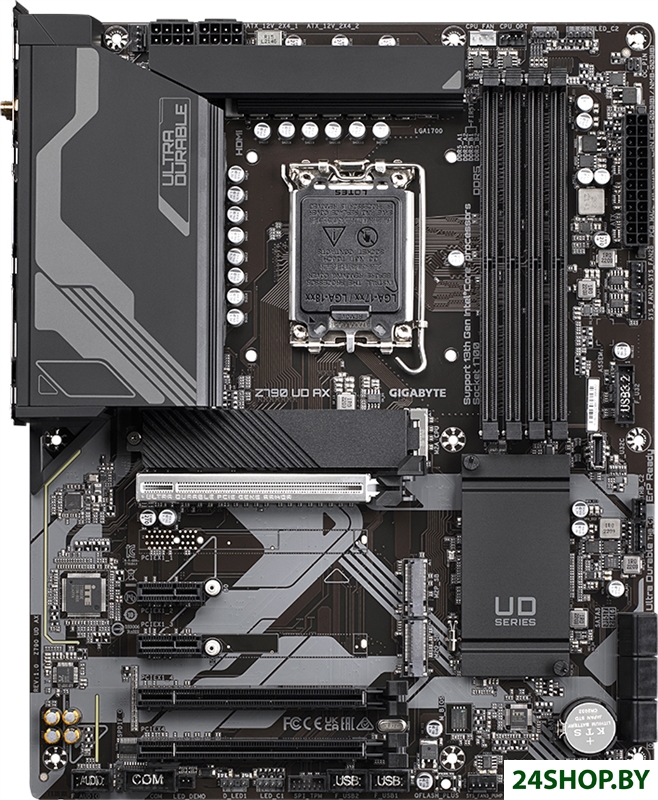

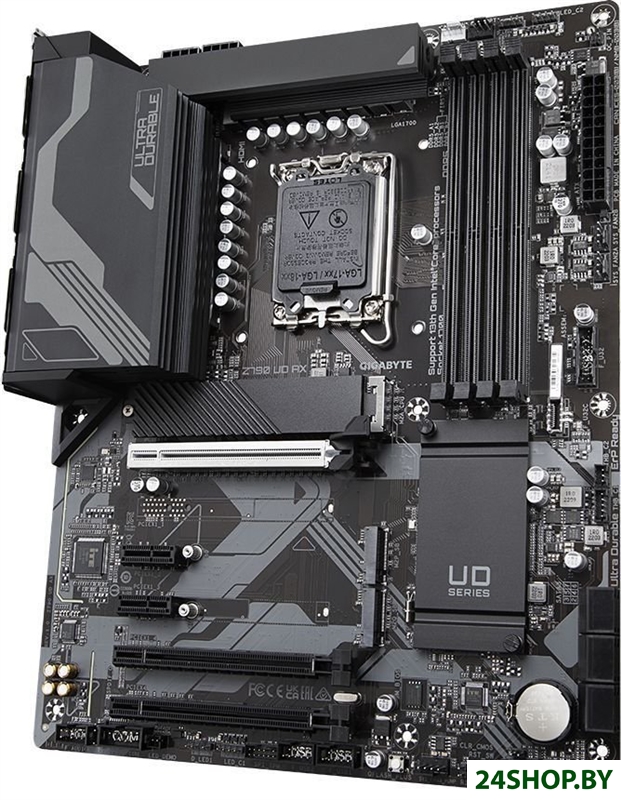

Материнская плата Gigabyte Z790 UD AX (rev. 1.x)Код: 1400328

Общая информация

• Дата выхода на рынок: 2022 г.

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Gen13, Intel Gen12
• Сокет: LGA1700
• Чипсет: Intel Z790
• Форм-фактор: ATX
• Подсветка: Нет

Память

• Тип памяти: DDR5
• Количество слотов памяти: 4
• Максимальный объём памяти: 192GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 7 600 МГц
• Дополнительные характеристики ОЗУ: поддержка ECC модулей DIMM 1Rx8/2Rx8 без буферизации и non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16 с частотами 7600 (OC), 7400 (OC), 7200 (OC), 7000 (OC), 6800 (OC), 6600 (OC), 6400 (OC), 6200 (OC), 6000 (OC), 5800 (OC), 5600 (OC), 5400 (OC), 5200 (OC), 4800, 4000 МГцподдержка XMP-профилей модулей памяти (Extreme Memory Profile)

Слоты расширения

• Версия PCI Express: 4.0
• Всего PCI Express x16: 3
• Всего PCI Express x1: 2
• Всего PCI Express x4: Нет
• Всего PCI Express x8: Нет
• PCI: Нет
• PCI X: Нет
• Дополнительные характеристики PCI: PCI-линии ЦПодин разъем PCIEX16 - PCI Express x16 с режимом работы PCIe 5.0 x16в целях оптимизации производительности видеоподсистемы, реализованной средствами одной дискретной графической PCIe-платы, убедитесь в том, что она установлена в разъём PCIEX16PCI-линии чипсетаодин разъем PCIEX4 - PCI Express x16 с режимом работы PCIe 4.0 x4один разъем PCIEX1_4 - PCI Express x16 с режимом работы PCIe 3.0 x1два разъема PCIEX1_2, PCIEX1_3 - PCI Express x1 с режимом работы PCIe 3.0 x1слоты PCIEX16 and PCIEX4 поддерживают технологию AMD CrossFire

Интерфейсы накопителей

• M.2: 3
• Спецификации накопителей: слот на ЦПодин разъем M2A_CPU - сокет 3, (ключ М), тип 22110/2280, поддерживает режимы работы PCIe 4.0 x4/x2слоты на чипсетедва разъема M2Q_SB, M2P_SB - сокет 3, (ключ М), тип 2280, поддержиают режимы работы поддержка технологии Intel Optane Memoryопция ускорения системы средствами Intel Optane может быть задействована только применительно к разъемам M.2 (PCIe-линии чипсета)
• SATA 3.0: 6
• SATA 2.0: Нет
• RAID: 0, 1, 5, 10 - NVMe; 0, 1, 5, 10 - SATA

Сеть и связь

• Wi-Fi: 802.11ax (Wi-Fi 6E)
• Bluetooth: 5.3
• Ethernet: 1x 2.5 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: Да
• Поддержка SLi/CrossFire: AMD CrossFire
• Встроенный звук: Да
• Звуковая схема: 7.1

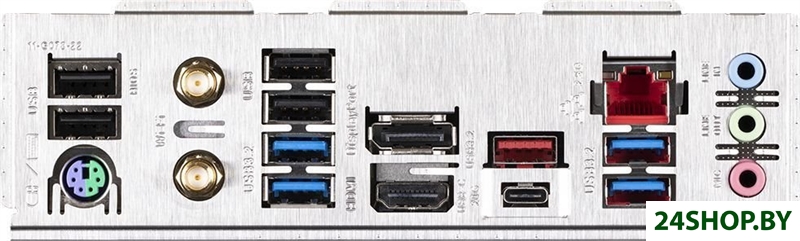

Разъемы на задней панели

• USB 2.0: 4
• USB 3.2 Gen1 Type-A (5 Гбит/с): 4
• USB 3.2 Gen2 Type-A (10 Гбит/с): 1
• USB 3.2 Gen1 Type-C (5 Гбит/с): Нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): Нет
• USB 3.2 Gen 2x2 (20 Гбит/с): 1
• USB4 (до 40 Гбит/с): Нет
• USB-C (Thunderbolt 3): Нет
• USB-C (Thunderbolt 4): Нет
• Цифровой выход S/PDIF: Нет
• Аудио (3.5 мм jack): 3
• COM: Нет
• LPT: Нет
• PS/2: Нет
• DisplayPort: 1
• Версия DisplayPort: 1.2
• mini DisplayPort: Нет
• VGA (D-Sub): Нет
• DVI: Нет
• HDMI: 1
• Версия HDMI: 2.0

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): Нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): 1
• USB 3.2 Gen2 Type-C (10 Гбит/с): Нет
• USB 3.2 Gen 2x2 (20 Гбит/с): Нет
• Thunderbolt 3: Нет
• Thunderbolt 4: 2
• Цифровой выход S/PDIF: 1
• COM: Нет
• LPT: Нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: 1
• Разъемы для корпусных вентиляторов: 4
• Разъемы для подсветки ARGB 5В: 2
• Разъемы для подсветки RGB 12В: 2
• Описание внутренних разъемов: 1 x 24-pin ATX main power connector2 x 8-pin ATX 12V power connectors1 x CPU fan header1 x water cooling CPU fan header3 x system fan headers1 x system fan/water cooling pump header2 x addressable LED strip headers2 x RGB LED strip headers3 x M.2 Socket 3 connectors6 x SATA 6Gb/s connectors1 x front panel header1 x front panel audio header1 x S/PDIF Out header1 x USB Type-C header, with USB 3.2 Gen 1 support1 x USB 3.2 Gen 1 header2 x USB 2.0/1.1 headers1 x serial port header2 x Thunderbolt add-in card connectors1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)1 x reset button1 x Q-Flash Plus button1 x reset jumper1 x Clear CMOS jumper

Габариты

• Длина: 305 мм
• Ширина: 244 мм

Гарантия: 12 месяцев
Адрес производителя: Гигабайт Технолоджи Компани, ЛТД. Тайвань, № 6, Бао Чанг Роуд, Синь-Тянь, Нью Тайбэй 231. Тайвань.
Адрес производства: Гигабайт Технолоджи Компани, ЛТД. Тайвань, № 6, Бао Чанг Роуд, Синь-Тянь, Нью Тайбэй 231. Тайвань.
Импортер: ЧТУП Неолинк, 220073, г. Минск, пр. Пушкина, д. 52, пом. 1, РБ.
Сервисный центр: ООО Дигобел, 220062, г. Минск, пр-т. Победителей, д. 131, пом. 70/4
