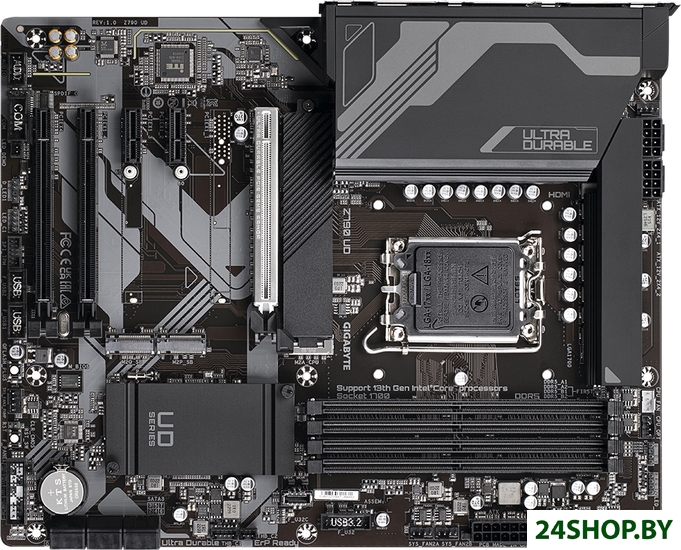

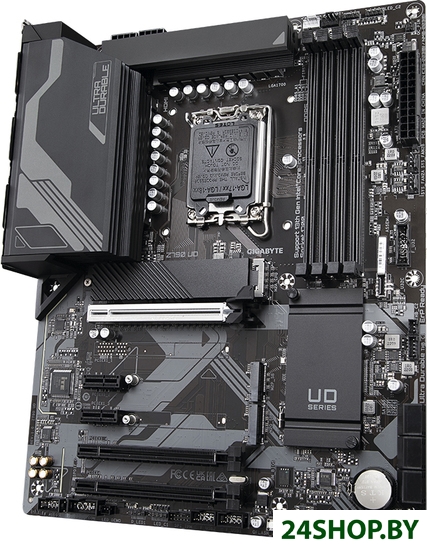

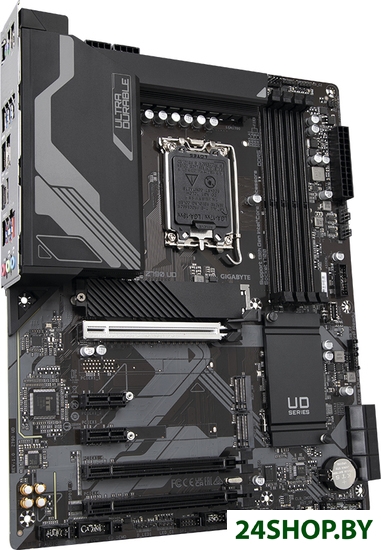

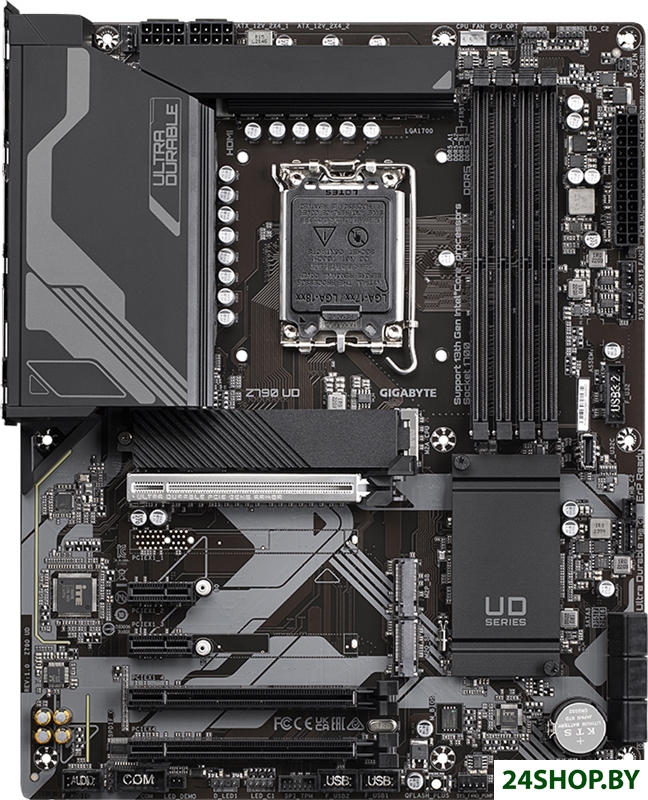

Материнская плата Gigabyte Z790 UD (rev. 1.0)Код: 1224473

Общая информация

• Дата выхода на рынок: 2022 г.

Технические характеристики

• Поддержка процессоров: Intel
• Поддержка поколений процессоров: Intel Gen13, Intel Gen12
• Сокет: LGA1700
• Чипсет: Intel Z790
• Форм-фактор: ATX
• Подсветка: Нет

Память

• Тип памяти: DDR5
• Количество слотов памяти: 4
• Максимальный объём памяти: 128GB
• Режим памяти: двухканальный
• Максимальная частота памяти: 7 600 МГц
• Дополнительные характеристики ОЗУ: Support for DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 memory modulesПоддержка ECC модулей ОЗУ DIMM 1Rx8/2Rx8 без буферизации (функционируют в режиме non-ECC)Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16Поддержка XMP-профилей модулей памяти (Extreme Memory Profile)

Слоты расширения

• Версия PCI Express: 5.0
• Всего PCI Express x16: 4
• Всего PCI Express x1: 2
• Всего PCI Express x4: Нет
• Всего PCI Express x8: Нет
• PCI: Нет
• PCI X: Нет
• Дополнительные характеристики PCI: расширенияPCIe-линии ЦП1 x PCI Express x16 slot, supporting PCIe 5.0 and running at x16 (PCIEX16)* В целях оптимизации производительности видеоподсистемы, реализованной средствами одной дискретной графической PCIe-платы, убедитесь в том, что она установлена в разъём PCIEX16.PCIe-линии чипсета1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x4 (PCIEX4)2 x PCI Express x16 slots, supporting PCIe 3.0 and running at x1 (PCIEX1_1, PCIEX1_4)2 x PCI Express x1 slots, supporting PCIe 3.0 and running at x1 (PCIEX1_2, PCIEX1_3)

Интерфейсы накопителей

• M.2: 3
• Интерфейс M.2: PCIe-линии ЦП1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)PCIe-линии чипсета2 x M.2 connectors (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2Q_SB, M2P_SB)
• SATA 3.0: 6
• RAID: NVMe 0/1/5/10, SATA 0/1/5/10

Сеть и связь

• Wi-Fi: Нет
• Bluetooth: Нет
• Ethernet: 1x 2.5 Гбит/с

Аудио и Видео

• Поддержка встроенной графики: Да
• Поддержка SLi/CrossFire: AMD CrossFire
• Встроенный звук: Да
• Звуковая схема: 7.1

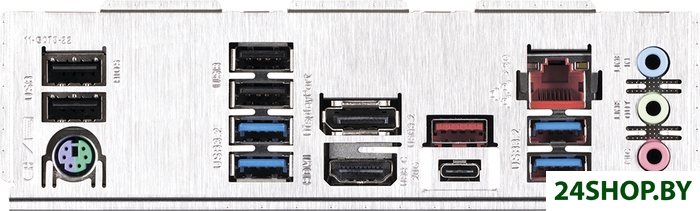

Разъемы на задней панели

• USB 2.0: 4
• USB 3.2 Gen1 Type-A (5 Гбит/с): 4
• USB 3.2 Gen2 Type-A (10 Гбит/с): 1
• USB 3.2 Gen1 Type-C (5 Гбит/с): Нет
• USB 3.2 Gen2 Type-C (10 Гбит/с): Нет
• USB 3.2 Gen 2x2 (20 Гбит/с): 1
• USB4 (до 40 Гбит/с): Нет
• USB-C (Thunderbolt 3): Нет
• USB-C (Thunderbolt 4): Нет
• Цифровой выход S/PDIF: Нет
• Аудио (3.5 мм jack): 3
• COM: Нет
• LPT: Нет
• PS/2: Нет
• DisplayPort: 1
• mini DisplayPort: Нет
• VGA (D-Sub): Нет
• DVI: Нет
• HDMI: 1

Внутренние разъемы

• USB 2.0: 2
• USB 3.2 Gen1 Type-A (5 Гбит/с): 1
• USB 3.2 Gen2 Type-A (10 Гбит/с): Нет
• USB 3.2 Gen1 Type-C (5 Гбит/с): 1
• USB 3.2 Gen2 Type-C (10 Гбит/с): Нет
• USB 3.2 Gen 2x2 (20 Гбит/с): Нет
• Thunderbolt 3: Нет
• Thunderbolt 4: 2
• Цифровой выход S/PDIF: 1
• COM: 1
• LPT: Нет
• Разъемы для вентилятора ЦП: 1
• Разъемы для СЖО: 2
• Разъемы для корпусных вентиляторов: 3
• Разъемы для подсветки ARGB 5В: 2
• Разъемы для подсветки RGB 12В: 2
• Описание внутренних разъемов: 24-контактный ATX-разъем питанияДва 8-контактных ATX 12V разъемов питанияРазъем для вентилятора ЦП1 разъем для подключения жидкостной системы охлаждения ЦП3 разъема для системных вентиляторов1 разъем для подключения системного вентилятора/помпы жидкостной системы охлаждения2 разъема для подключения LED-линеек с адрессацией2 разъема для подключения RGB LED-линеек3 разъема M.2 Socket 36 разъемов SATA, пропускная способность до 6 Гбит/сГруппа разъемов фронтальной панели1 колодка для подключения аудиоразъема на передней панели1 разъем S/PDIFРазъем для подключения порта USB Type-C®, спецификация USB 3.2 Gen 11 разъем для подключения портов USB 3.2 Gen 12 разъема для подключения портов USB 2.0/1.11 разъем для подключения внешнего COM-порта2 разъема для подключения Thunderbolt™ плат раширения1 разъем для подключения TPM-модуля (только для модулей GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)* Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)Кнопка ResetКнопка Q-Flash PlusПеремычка ResetПеремычка для возврата настроек CMOS в состояние

Габариты

• Длина: 305 мм
• Ширина: 244 мм
